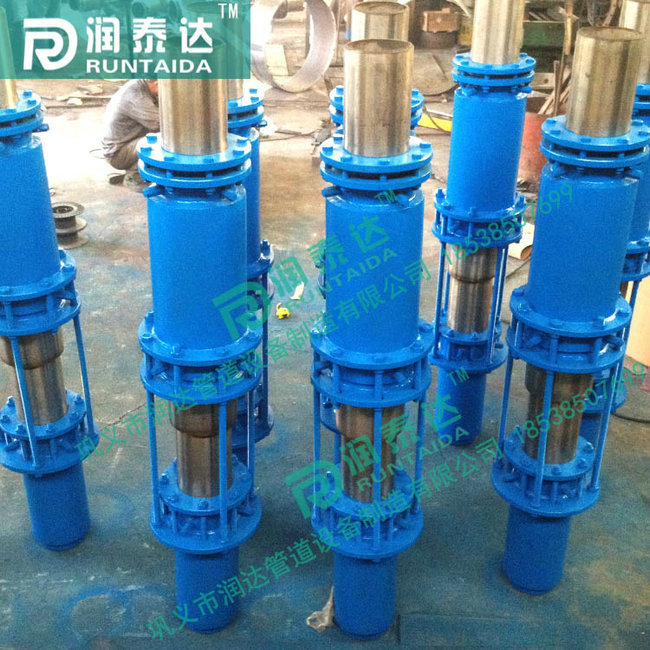

彈性套筒補償器在水利壓力管道中使用安全可靠
制造、安裝資料介紹，彈性套筒補償器的彈性套管應使得密封填料始終處在被壓緊狀態，從而使管中的介質無隙可鉆，同時，由于采用的是不銹鋼套管，加之填料經過特殊處理，應使套簡光滑經久不變形，但由于制造、安裝等環節的質量水平根本保證不了以上兩點。
套筒補償器泄漏原因之二地墓下沉、套管卡澀由熱電廠送往氧化鋁廠的蒸汽管道沿程地形復雜，特別是山鋁赤泥堆場超高，地基已超過承載能力，造成地面下陷，從而引起管道支架基礎出現不同程度的下沉。
原設計套筒補償器受到固定支架的反作用推力尸，即為套簡補償器的摩擦力F，(由于滑動支座為滾動支座，其摩擦力很小，可以忽略不計)方向沿X軸方向，見圖1，從而保證了套簡補償器的自由伸縮，保證了填料受力均勻而不泄漏。
在70年代初國內就有壓力管道方面的學者提出在壓力管道中使用波紋管伸縮節，當時提出的波紋管伸縮節采用的材料是用與主管母材相同的材料，由于所用的材料與主管母材相同，厚度較大，導致加工成波狀管體困難，伸縮性能差，雖然有的工程已使用過，但使用范圍相當局限，伸縮性能差，雖然有的工程已使用過，但使用范圍相當局限，沒有廣泛使用。目前使用的波紋管伸縮節，是有專業生產廠家生產。縮節將少收入180萬元的，如果使用波紋管伸縮節，電站在經濟運行期中可多收入180萬元。
水利建設多層金屬薄壁板壓制成波紋管體以滿足伸縮和位移的伸縮節，國內進行金屬波紋管生產廠家所采用的產品設計主要依據為EJMA《美國膨脹節制造商協會標準》，GB150-1999《鋼制壓力容器》和GB/T12777-1999,《金屬波紋管膨脹節通用技術條件》等技術標準，產品采用國際和國內先進的設計標準，其質量符合國內國際標準，能在水利壓力管道中安全可靠的使用，技術上是可行的，已有專業生產廠生產。
|
公稱直徑 |
芯管內徑 |
芯管外徑 |
法蘭外徑 |
填料長度 |
補償量 |
安裝長度 |
摩擦力 |
重量 |
|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
|
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
|
（70） |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
|
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
|
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
|
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
|
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
|
200 |
201 |
217 |
345 |
70 |
300 |
945 |
14977 |
102.0 |
|
250 |
253 |
270 |
400 |
70 |
350 |
1045 |
21297 |
139.2 |
|
300 |
303 |
322 |
460 |
91 |
350 |
1065 |
25399 |
162.0 |
|
350 |
353 |
373 |
510 |
91 |
400 |
1245 |
29421 |
222.0 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.8 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.8 |
|
600 |
603 |
630 |
790 |
91 |
450 |
1375 |
43205 |
481.2 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
517.2 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
|
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
|
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN |
||||||||
